Technische Details und Technische Daten zur
Strahlungsheizung
Links: Taupunktverschiebung
Da bei der WBO Strahlungsheizung
die Wärme nicht in der Luft sondern
in den festen Medien gespeichert
ist, ergibt sich eine um
ca. 2-3 °C höhere
Oberflächentemperatur als
bei der Konvektionsheizung. Dadurch
wandert der 0°C Punkt - auch "Taupunkt" genannt
- weiter
nach außen.
Dadurch nimmt der Anteil an
feuchtem Mauerwerk ab und der Anteil
an trockenem Mauerwerk zu.
Ergebnis: Eine erheblich bessere Wärmeisolierung
des Mauerwerkes und dadurch hohe Energieeinsparung.
Rechts: Taupunkt bei Konvektionsheizung
Bei der konventionellen Konvektionsheizung
ist die Wärme in der Raumluft gespeichert
und nur zum kleinen Teil in den Wänden.
Daher ist die Wandtemperatur geringer und
der 0°C Punkt "Taupunkt" weiter nach innen
verschoben.
Das heißt der Anteil an trockenem Mauerwerk
nimmt ab und der Anteil an kaltem und klammen
Mauerwerk nimmt zu.
Ergebnis: Die Isoliereigenschaft des Mauerwerkes
im Vergleich zur Strahlungsheizung nimmt ab
und mehr Energie kann durch das Mauerwerk nach außen dringen. Schlechtere
Energiebilanz.

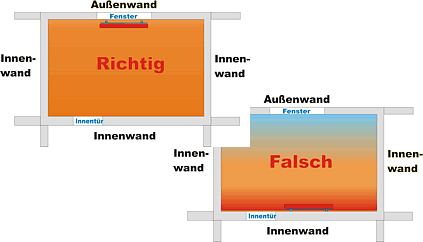

Montageort der Strahlenheizung
Der beste Platz zum Heizen ist die Außenwand weil der Raum
an der Außenwand sowie an den Fenstern am meisten Energie
verliert und dadurch thermisch aus dem Gleichgewicht gerät.
Der Anwender kann daher die Energieeinsparung von 20%
durch die gleichmäßige Raumtemperatur anwenden.
Bei falschem Montageort würde der feinfühlige Mensch beim
Durchqueren des Raumes eine Temperaturabsenkung Richtung
Außenwand bemerken ! Der Anwender wird in der Praxis,wegen
der ungleichmäßigen Raumtemperatur, den Raum als zu kalt
empfinden und als folge darauf den Thermostat höher einstellen.
Die Folge: Die gewollte Energieeinsparung von 20% wird bewusst
duch die falsche Montierung nicht in Anspruch genommen.

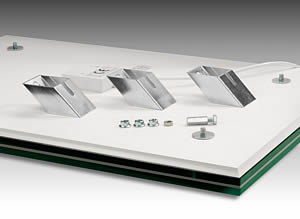

Technische Daten der WBO-Glasheizung
| Heizelement |
GH- 2035 |
GH- 2055 |
GH- 2060 |
GH- 2080 |
GH- 2100 |
| Abmessungen |
600 x 400 x 37 |
750 x 500 x 37 |
1050 x 400 x 37 |
900 x 600 x 37 |
1150 x 600 x 37 |
| Gewicht |
ca. 19 kg |
ca. 31 kg |
ca. 34 kg |
ca. 43 kg |
ca. 56 kg |
| Leistung |
350 W |
550 W |
600 W |
800 W |
1000 W |
| Nennstrom |
1,52 A |
2,39 A |
2,60 A |
3,47 A |
4,34 A |
| Leistungskennzahl |
6,857 |
6,818 |
7,0 |
6,75 |
6,9 |
| Nennspannung |
230 V AC effiziente + hochwertige Flachheizung |
| Schutzklasse |
II Schutzisoliert / CE-Zeichen / VDE in Bearbeitung |
| max.Temp |
max. zul. Oberflächentemperatur ca 100 °C über Raumtemperatur
( keine Verbrennungsgefahr da hoher Wärmeübergangswiederstand) |
Rücks. Temp.
|
38 °C im Mittel, bei normaler Montierung |
| Schutzart |
Strahlwassergeschützt I P X5 |
| Material |
2 x ESG - Einscheibensicherheitsglas 12 mm / Top - Isolierung |
| Netzanschluß |
1,65m H05V2V2-F 2x0,75 mm² |
Technische Daten der WBO-Natursteinheizung
| Heizelement |
NH- 2035 |
NH- 2055 |
NH- 2060 |
NH- 2080 |
NH- 2100 |
| Abmessungen |
600 x 400 x 40 |
750 x 500 x 40 |
1050 x 400 x 40 |
900 x 600 x 40 |
1150 x 600 x 40 |
| Gewicht |
ca. 20 kg |
ca. 32 kg |
ca. 36 kg |
ca. 45 kg |
ca. 58 kg |
| Leistung |
350 W |
550 W |
600 W |
800 W |
1000 W |
| Nennstrom |
1,52 A |
2,39 A |
2,60 A |
3,47 A |
4,34 A |
| Leistungskennzahl |
6,857 |
6,818 |
7,0 |
6,75 |
6,9 |
| Nennspannung |
230 V AC effiziente + hochwertige Flachheizung |
| Schutzklasse |
II Schutzisoliert / CE-Zeichen / VDE in Bearbeitung |
| max.Temp |
max. zul. Oberflächentemperatur ca 100 °C über Raumtemperatur
( keine Verbrennungsgefahr da hoher Wärmeübergangswiederstand) |
Rücks. Temp.
|
38 °C im Mittel, bei normaler Montierung |
| Schutzart |
Strahlwassergeschützt I P X5 |
| Material |
2 x ESG - Einscheibensicherheitsglas 12 mm / Top - Isolierung |
| Netzanschluß |
1,65m H05V2V2-F 2x0,75 mm² |
|
